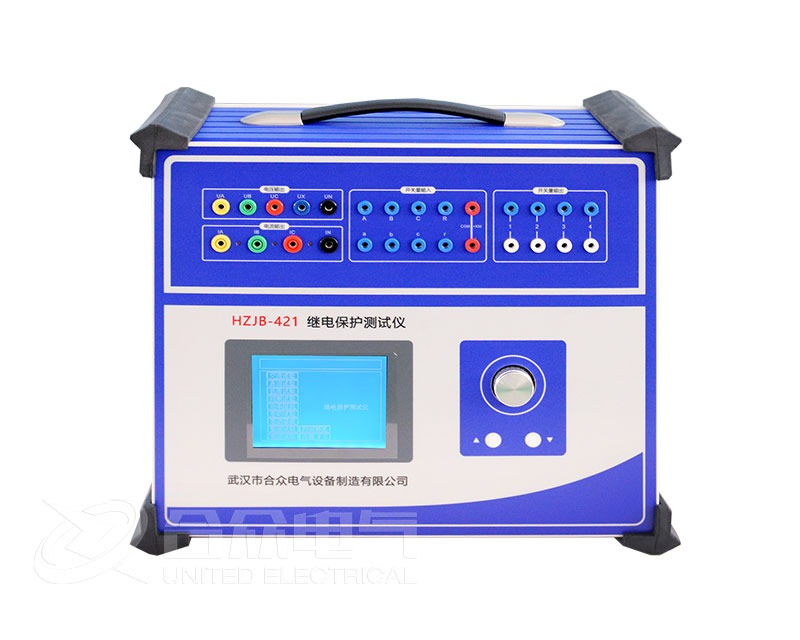

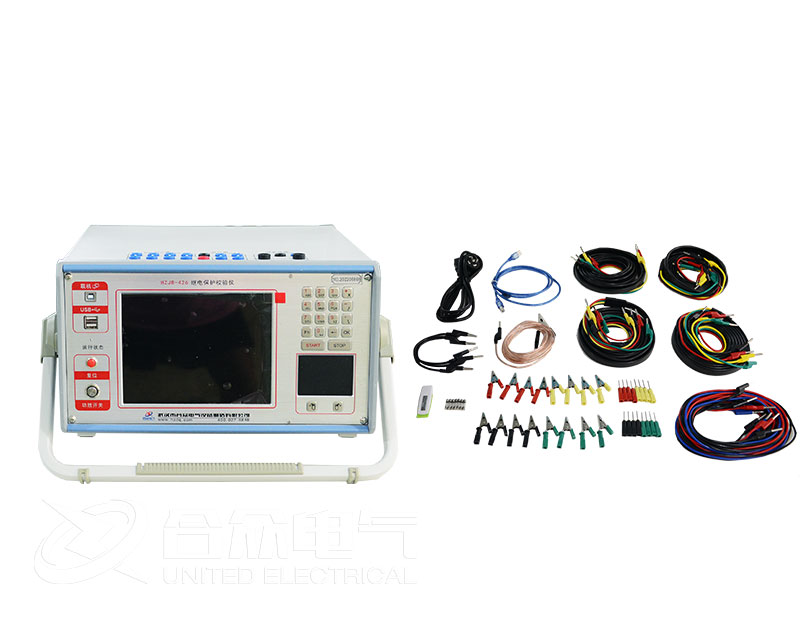

微機電流保護測試程序功能

可用于測試微機電流保護或交流電流繼電器的動作值、返回值和動作、返回時間?？蛇x擇靜態或動態試驗。

此程序可輸出故障前及故障兩個狀態電壓、電流。其中故障狀態的各相電流可以設置成變量。變量變化控制及電流動作值定義可通過“控制參數”進入次級窗口設定。

三相交流電壓的范圍為0~120V/相，交流電流的范圍為0~40A/相，附助直流電壓U=的范圍為0~250V。此電壓可設置為比交流量提前1秒輸出，作為保護的直流工作電源。

參數設置

程序有“動作值”，“返回值”，“動作返回值”，“動作時間”四個測試項目。

“動作值”測試：僅測動作值。對需要突變量啟動的電流保護須在“突變量”設置欄選擇“開啟”。程序先按①態值輸出故障前狀態，當設定故障前時間到時，記錄輸入信號初始狀態后，轉入故障態，在此狀態中，設定的變量按變量初始值輸出，一直維持到“故障時 間”到時，結束此狀態。如設有“間斷時間”，停止輸出，等“間斷時間”到時，重復以上步驟，先輸出①態，然后變量按設定步長變化變量的輸出值輸出故障態，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄動作值及此動作值對應的動作時間。

對不需要突變量啟動的電流保護或交流電流繼電器可在“突變量”設置欄選擇“不開啟”。如設定有“變前時間”，程序先按態值輸出，當設定“變前時間”到時，記錄輸入信號初始狀態后，按故障態值輸出，在此狀態中，設定的變量按變量初始值輸出，一直維持到“維持時間”到時，結束此狀態。如設有“間斷時間”，停止輸出，等“間斷時間”到時，變量按設定步長變化變量的輸出值輸出，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄動作值及此動作值對應的動作時間為0，無輸出時記錄輸入信號狀態為初始狀態。建議此值設為0。“返回值”測試：僅測返回值。

對需要突變量啟動的電流保護須在“突變量”設置欄選擇“開啟”。程序先按①態值輸出故障前狀態，當設定故障前時間到時，記錄輸入信號初始狀態后，轉入故障狀態，在此狀態中，設定的變量按變量初始值輸出，期間，如輸入信號 翻轉，記錄保護已動作，否則一直維持到“故障時間”到時，結束此狀態?！伴g斷時間”無效，然后變量按設定步長變化變量的輸出值輸出故障態在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，如保護在此前是動作狀態，記錄返回值及此返回值對應的返回時間。如設定“故障前時間”為0，無輸出時記錄輸入信號狀態為初始狀態。

對不需要突變量啟動的電流保護或交流電流繼電器可在“突變量”設置欄選擇“不開啟”。如設定有“變前時間”,’，程序先按①態值輸出，當設定“變前時 間”到時，記錄輸入信號有無翻轉，如輸入信號翻轉，記錄保護已動作，然后，轉入故障態，在此狀態中，設定的變量按變量初始值輸出，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，否則一直維持到“維持時間”到時，結束此狀態?！伴g斷時間”無效，變量按設定步長變化變量的輸出值輸出故障態，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，如保護在此前是動作狀態，記錄返回值及此返回值對應的返回時間。

如保護在此前沒動作，記錄保護動作，繼續以上變量變化過程，直到變量終值。如設定“變前時間”為0，無輸出時記錄輸入信號狀態為初始狀態。建議此值設置為大于動作時間，同時①態值保證保護動作，變量始值稍大于返回值?！皠幼鞣祷刂怠睖y試:測動作值及返回值。

對需要突變量啟動的電流保護須在“突變量”設置欄選擇“開啟”。程序先按①態值輸出故障前狀態,當設定故障前時間到時,記錄輸入信號初始狀態后，轉入故障態，在此狀態中，設定的變量按變量初始值輸出，一直維持到“故障時間”到時，結束此狀態。如設有“間斷時間”，停止輸出，等“間斷時間”到時，重復以上步驟,先輸出①態,然后變量按設定步長變化變量的輸出值輸出故障態，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄動作值及此動作值對應的動作時間。然后變量改變變化方向，按設定步長變化變量的輸出值輸出故障態，“間斷時間”及①態無效，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄返回值及此返回值對應的返回時間。

對不需要突變量啟動的電流保護或交流電流繼電器可在“突變量”設置欄選擇“不開啟”。如設定有“變前時間”，程序先按①態值輸出，當設定“變前時間”到時，記錄輸入信號初始狀態后，轉入故障狀態，在此狀態中，設定的變量按變量初始值輸出，一直維持到“維持時間”到時，結束此狀態。如設有“間斷時間”，停止輸出，等“間斷時間”到時，變量按設定步長變化變量的輸出值輸出故障態，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄動作值及此動作值對應的動作時間。“間斷時間”為0時，為靜態測試，非0時為動態沖擊測試。然后變量改變變化方向，按設定步長變化變量的輸出值輸出故障態，“間斷時間”無效，在故障態掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄返回值及此返回值對應的返回時間。

如設定“變前時間”為0，無輸出時記錄輸入信號狀態為初始狀態。建議此值設為0。當輸出電流較大時可用三相并聯接線，態及故障態電流設成同相位，變量設為:Ia,b,c，動作值定義為Ia+Ib+Ic。動作時間”測試：程序先按①態值輸出故障前狀態，當設定故障前時間到時，記錄輸入信號初始狀態，轉入故障狀態，在此狀態中，掃描輸入信號狀態，輸入信號狀態翻轉時結束此態，記錄動作時間。否則一直維持到“故障時間”到時，結束此狀態。當三相電流任一相>10A時,程序有一輸出限制時間,此時間按三相電流大小變化一般足夠測試需要。主要防止用戶設置起始值、變化步長不合理，讓大電流輸出超時。窗口中黑體欄目表示在此項目中無效。各態電壓可通過“電壓參數”進入次級窗口設置。
